ワイヤーロープの各部名称

より方とより方向

より方

普通より（Ordinary　Lay, Regular　Lay）
ストランドのより方向とロープのより方向が互いに反対方向によられているもの。よりが戻りにくく、キンクを起こす傾向が少なく、形くずれに対しても安定で、取り扱いやすい

ラングより（Lang’s　Lay, Lang　Lay)
ストランドのより方向とロープのより方向が同一方向によられているもの。耐摩耗性や柔軟性に優れているが、よりが戻ったり、キンクが生じやすく、一般に普通よりロープよりも取り扱いにくい欠点があります

より方向

Ｚより（Right　Hand　Lay)
Ｓより（Left　Hand　Lay)

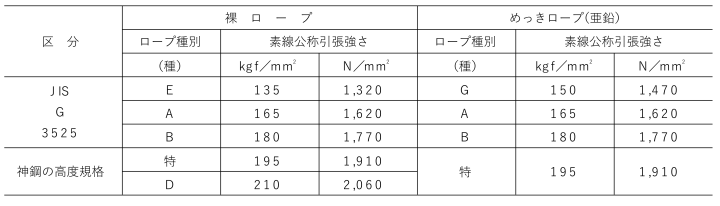

ロープの表示は、構成、より方、より方向、裸、めっきの区別、油の種類、種別、ロープ径、および長さを表わします。

表示例

7×7もしくは IWRC	6×Ｆｉ（２９）	Ｏ/Ｏ	Ｂ種	16ｍｍ	２０ｍ
心の種類	ロープ構成とストランド構成および素線数	より方および表面の性状	種別	ロープ径	長さ

基本形

ストランドの種類	表示記号		特徴
シール型	Ｓ	6 × Ｓ(1 9 )	S e a le 外層素線が太くて耐摩耗性が良好
フィラー型	Ｆｉ	6×Ｆｉ(25)	Filler Wire 内外層の間に細いフィラー線を入れ、バランスが良い
ウォーリントン型	Ｗ	6×Ｗ(19)	Warrington 外層に太さの違う素線を使用し、欠点の少ないロープ

複合形

ストランドの種類	表示記号	断面図		特徴
ウォ－リントンシール型	ＷＳ		6 ×ＷＳ(36 )	Warrington Seale 柔軟性、耐疲労性に優れた高強度ロープ
セミシール型	ＳｅＳ		6×ＳｅＳ(37)	Semi-Seale ユニロープに採用されている複合多工程形ロープ

＊複合形にはその他にも様々な構造の物があります

繊維心

心の種類	特徴
硬質繊維	サイザル麻が使用され主に太径ロープに用いられます
軟質繊維	ジュード麻が使用され主に小径ロープに用いられます
合成繊維	天然繊維よりも強度が強く、耐食性に優れているが熱影響を受けやすい

鋼心

心の種類	特徴
ロープ心	ロープ芯。外層ロープとは別工程で撚られ、構成は7×7が一般的です。 Independent Wire Rope Core.
ストランド心（共心）	ストランド心。一般にロープの側ストランドと同じ構成を心にします。 Independent Wire Strand Core
センターフィットロープ心	センターフィットロープ。側ストランドの谷間に心ロープをはめこむ。 Center Fit Rope Core

より方、より方向、裸・めっきの区別、油の種類を簡単に表わすため下記の略号を用いています

普通より

ラングより
